Da Michael's
Seiten auf englisch sind, möchte ich hier kurz beispielhaft das
Verschlüsselungsverfahren mit der Marine-Enigma M4 (Shark) wiedergeben.
Dafür ist auch die Marine Dv 32-1 sehr
hilfreich.
(Enigma
manual M Dv Nr 32/1, Marine ...)
Für ganzes Blatt auf das Bild klicken.
|
| |
Zuerst wird die für den jeweiligen Tag
und den Bereich die spezifische Grundeinstellungen der ENIGMA - der sog.
Tagesschlüssel - ermittelt. Dieser setzt sich aus der inneren
Einstellung Walzenauswahl und Ringstellung und der äußeren Einstellung,
der Steckerbrett-Verbindungen, zusammen. Diese Einstellung gilt meist
nur für einen Tag.
Nun wird über das sog. Kenngruppenverfahren (Michael
beschreibt das ausführlich) zwei für das jeweilige Schlüsselverfahren
zutreffende 3-stellige Kenngruppen, die Schlüsselkenngruppe und die
Verfahrenkenngruppe ermittelt.
Dafür wird aus dem Kenngruppenbuch aus der
Zuteilungsliste der für das Schlüsselverfahren zutreffende
Kenngruppenbereich
z.B. Spalte 161 - 200 für Schlüssel-"Hydra" und 1 -
680 für Verfahren "Allgemein" ermittelt.
Der Funker wählt aus der
Spaltenliste von insgesamt 17.576 möglichen, zwei beliebige Kenngruppen aus.
Z.B.
D U Z aus Spalte 162, Zeile 5
Schlüsselkenngruppe
und
Y M U aus Spalte 167,
Zeile 2 Verfahrenskenngruppe.
Entsprechend der Zuteilungsliste ist für die erste
Kenngruppe (=Schlüsselkenngruppe) der erste und für die zweite
Kenngruppe (=Verfahrenkenngruppe) der letzte Buchstabe zu ergänzen.
z.B. zu: K
D U Z und
Y M U Z
Die Zeilennummer aus denen die Kenngruppen gewählt
wurden, dienten zur Ermittlung der Grundstellung der Walzen für den
Tagesschlüssel (neues Verfahren ab April 1945)
(Tabelle nachgestellt)
Damit ergibt sich für den
Tagesschlüssel die Grundstellung
IBFK.
Mit diesem seit April 1945 eingesetzten neuen
Verfahren ergaben sich 288 verschiedene Grundstellungen des
Tagesschlüssels pro Monat , vorher war es nur einer pro Tag.
|
| |
Konkretes Beispiel: |

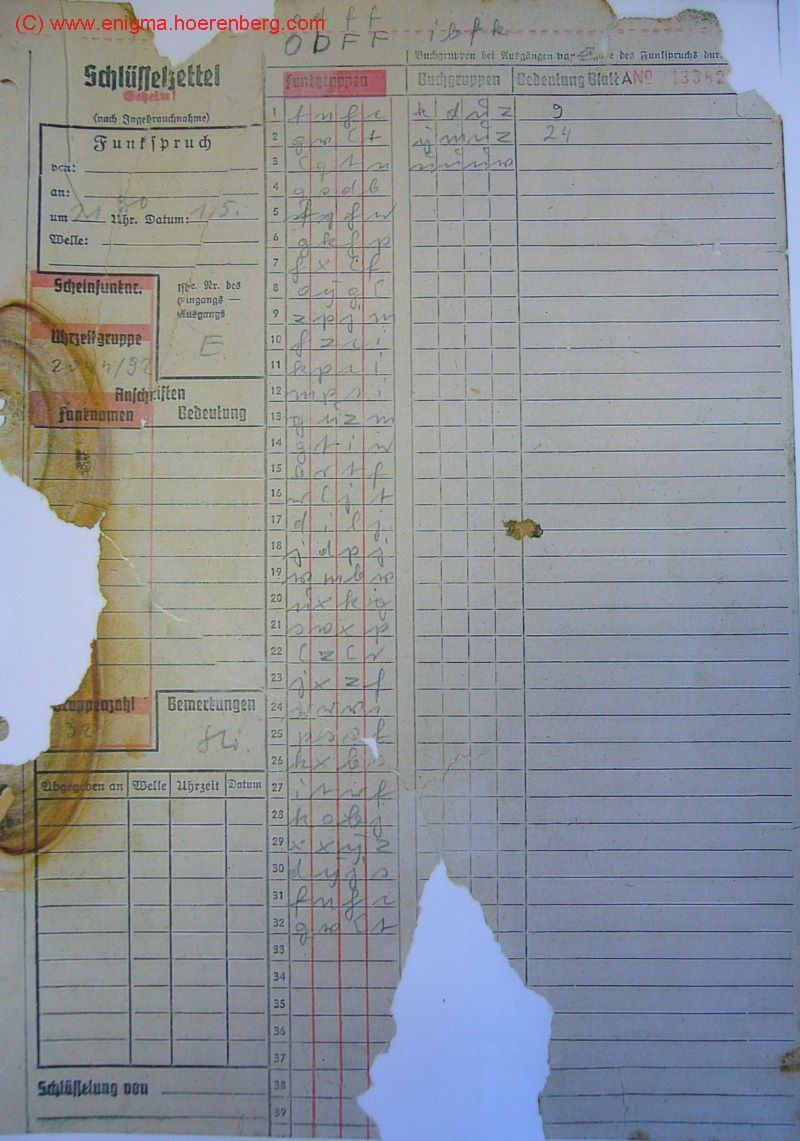

Funkspruch
P1030690 |
| |
Umkehrwalze |
B |
| |
verwendete Walzen: |
C 4 3
8 (Walze C = Gamma) |
| |
Ringstellung |
V C C H |
| |
Steckverbindungen |
3/8 5/10 14/22
15/21 20/25 12/7 19/26 16/11 4/9 17/2 |
| |
Grundeinstellung |
I B F K |
| |
EQTNQSDBFJHWGKHPHXEFOYGEZPJMHZCIKPCIMPSIGUZMGTIWBRTFWEJTDILJJDPJVMBVUXKGSVXPEZERJXZFWWVCPSSFKXBSITWFKOBJXXYZDYJS |
| |
Die Kenngruppen werden nun für den Funkspruch wie folgt verschlüsselt: |
| |
Buchkenngruppen z.B.: |
(Der Buchstabe in Klammern war nach Belieben selbst gewählt) |
| |
Schlüsselkenngruppe |
|
| Verfahrenkenngruppe |
| |
|
| |
daraus werden die 1. und 2. Gruppe
(Funkkenngruppen) des Funkspruchs gebildet:
Dabei werden die Buchstabenpaare nach täglich wechselnden
Buchstaben-Tauschtafeln ausgetauscht.

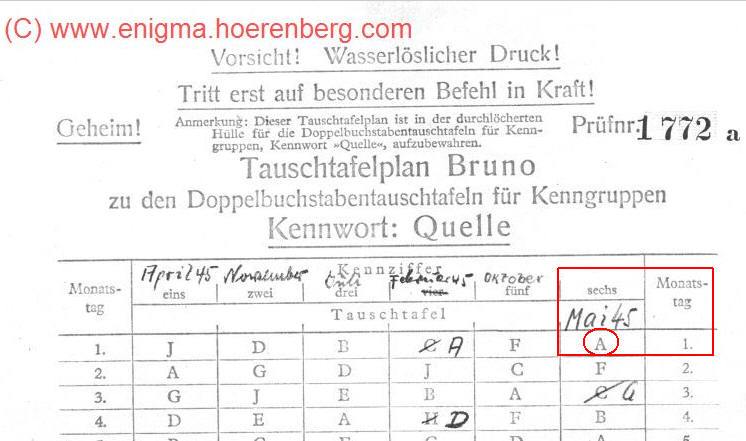

Diese Tauschtafeln wurden nach einem Tauschtafelplan
täglich gewechselt.
Für den 01.05.1945 gilt für das Kennwort "Quelle" die Tauschtafel "A"
Tauschtafel "A"
Die Tabelle arbeitet in beide Richtungen z.B. HL =
FF <-> FF = HL oder CE = HF <-> HF = CE
je 1. Buchst. KY = FN,
je 2. Buchst.
DM
= HC,
je 3. Buchst. UU
= GV und
je 4. Buchst. ZZ
= ET werden zur |
| |
1. Funkkenngruppe |
 |
| 2. Funkkenngruppe |
| |
Diese Funkkenngruppen
bilden die 1 und 2. sowie zur Kontrolle die vorletzte und letzte
Funkgruppe.
Auf diese ersten beiden Gruppen aus je 4-Zeichen folgt der eigentliche
Funkspruch.Der Funkspruch wird mit dem sog.
Spruchschlüssel (neue Grundstellung der 4 Walzen), der für jeden
Funkspruch ein anderer ist, verschlüsselt. Den Spruchschlüssel erhält
man, indem man die Verfahrenkenngruppe mit dem Tagesschlüssel
verschlüsselt.
Also z.B.:
Walzen in Grundstellung I B F K (aus dem
Tagesschlüssel).
Tippt man nun Y M U Z (die
Verfahrenkenngruppe) ein,
erhält man O D F F (den Spruchschlüssel).
Nun Walzen in Grundstellung O D F F,
den Klartext eintippen und man erhält den verschlüsselten Text.
|
| |
Entschlüsselt wird wie
folgt: (erklärt sich einfacher) |
| |
1. |
Prüfen, dass die ersten
beiden Gruppen mit den letzen beiden Gruppen übereinstimmt; dann ist der
Funkspruch OK.
|
| |
2. |
Die ersten beiden Gruppen
(Funkkenngruppen) wie oben gezeigt manuell zu den sog. Buchkenngruppen
(Schlüsselkenngruppe und Verfahrenkenngruppe) entschlüsseln.
Die 1. und 2. Funkgruppe F N H C und G V E
T werden über die Buchstaben Tauschtafeln
FN HC -> KY
DM
GV ET -> UU
ZZ
zur
Schlüsselkenngruppe K D U Z und zur
Verfahrenkenngruppe Y M U Z
...wird zum Spruchschlüssel
Daraus kann der Funker die verwendeten ENIGMA-Einstellungen für den
jeweiligen Tag (Tagesschlüssel) ermitteln.
|
| |
3. |
Die ENIGMA auf den über
Kenngruppen-Tabellen gefundenen Tagesschlüssel
einstellen.

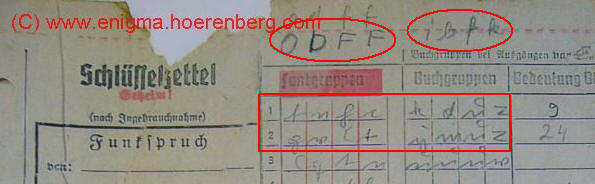

die Schlüsselgruppe (K)DUZ wird in
Zeile 5 gefunden (im orig.Funkspruch in Zeile 9)
die Verfahrensgruppe
YMU(Z) wird in Zeile 2 gefunden
(im orig.Funkspruch in Zeile 24)
damit findet man die Grundstellung der Walzen zum Tagesschlüssel
I B F K in der gleichnamigen
Tabelle.
|
| |
4. |
Mit dem Tagesschlüssel
wird ausgehend von der Grundstellung die Verfahrenkenngruppe (Y M U Z) entschlüsselt.
Das
Ergebnis ist der Spruchschlüssel, also die Grundstellung der Walzen
(O D F F) zum entschlüsseln des restlichen Spruchs.
|
| |
5. |
Nun können die restlichen
Gruppen (bis auf die letzten zwei = Widerholung der Funkkenngruppen)
decodiert werden.
|
| |
Für ganzes Blatt auf das Bild klicken.

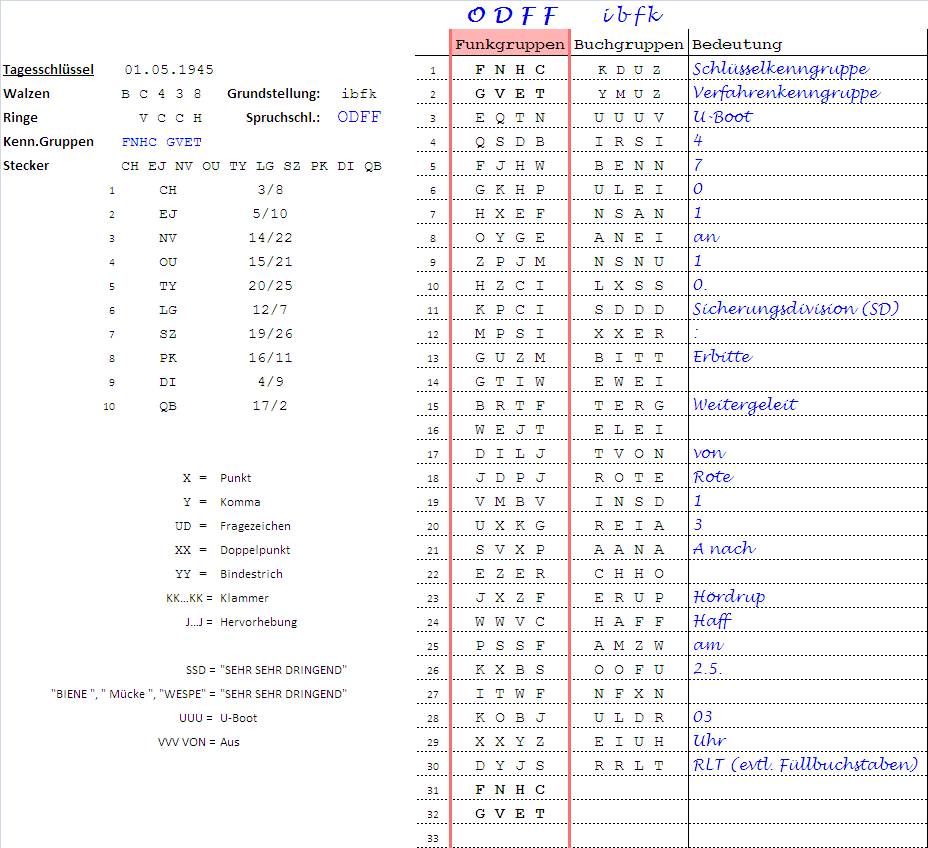

(Im Originalfunkspruch standen die Kenngruppen in Zeile 9 und 24) |
|
Im Bild zu sehen: |
| |
i b f k |
Walzenstellung des
Tagesschlüssels (entschlüsselt YMUZ zu ODFF) |
| |
O D F F |
Walzenstellung des
Spruchschlüssels zum Entschlüsseln des Funkspruchs |
| |
|
|
| |
Funkgruppen
(verschlüsselt) |
Buchgruppen
(Klartext) |
|
| |
F N H C
|
K D U Z |
Schlüsselkenngruppe
lt. (K)DUZ |
| |
G V E T
|
Y M U Z |
Verfahrenkenngruppe
(führt zum Spruchschlüssel ODFF ) |
| |
|
|
|
| |
 |
| |
|
|
|
| |
|
Phuuu...., ganz schön
aufwendig und fast sicher! |
| |
|
Sobald zum verschlüsselten Text der richtige Klartext bekannt ist, kann
man wohl inzwischen jeden ENIGMA-Funkspruch entschlüsseln.
Interessant ist, dass es wohl mehrere
Einstellungen der ENIGMA gibt um den richtigen Klartext zu erzeugen!
Schwachstellen der ENIGMA-Anwendung:
- Im Chiffretext ist der Klartextbuchstabe niemals er selbst (A wird nie
zu A).
- Bei sehr kurzen Texten ist nur eine Walze am Verschlüsseln beteiligt.
- Es wurde nur EIN Tagesschlüssel für alle Arten von Funksprüchen
verwendet.
|
| |
|
Dennoch glaube ich, ohne ansatzweise zu wissen wie der Klartext oder
wesentliche Textstellen vom Klarttext lauten, ist der ENIGMA-Code auch
heute kaum zu knacken. |
| |
|
|
| |
Übrigens war
die Verschlüsselung auch nicht immer problemlos:
"An Alle von Funkleitung: Die grosse Anzahl unklarer
Funksprüche gibt Veranlassung darauf hinzuweisen,
dass ab 1.5. 1200 Uhr Schlüssel ...."
(P1030699) |
| |
|
|
| |
|
Spannendes Thema! |
| |
|
|
| |
Hintergrundinfos: |
| |
In dem hier
vorgestellten Funkspruch bittet U-4701 um Geleitschutz nach
Hördrup Haff.
|
| |
Aus den anderen bei
Michael zu findenden Funksprüchen geht hervor, dass U-4701 zusammen mit
U-4702, U-4703 und U-2361 am 01.05.1945 um 10 Uhr in
Sassnitz mit 5 kn in Richtung
Sønderborg (an der Flensburger Förde) ausgelaufen ist.
(P1030664)
Gegen 11:21 Uhr hängt sich U-2338 an diesen
Geleit an.
(P1030666)
Gegen 18:33 Uhr meldet U 4701, dass es zusammen mit U-4702, U-4703,
U-2361 und U-2338, "13 Rot" passiert.
(P1030684)
Zu "13 Rot konnte ich bisher nichts in Erfahrung bringen. Diese
Position müsste aber ungefähr 41 sm von Sassnitz entfernt liegen.
Gegen 20:44 Uhr sendet U-4701 den oben zu sehenden
Funkspruch ab und bittet um Weitergeleit von Rot 13 A nach
Hørup Hav und rechnet am 02.05
gegen 3:00 Uhr am Treffpunkt einzutreffen.
(P1030690)
Aber was wollen diese 5 Boote dort?
Dazu ist in Net zu finden:
"U 4701 wurde am
05.05.1945 im Hörup Haff, bei der
Aktion Regenbogen, selbst versenkt."
...wie andernorts zu lesen ist, zusammen mit 4 weiteren U-Booten an
dieser Stelle.
Durchaus spannend....
|
|
| Noch ein Beispiel:
P1030660

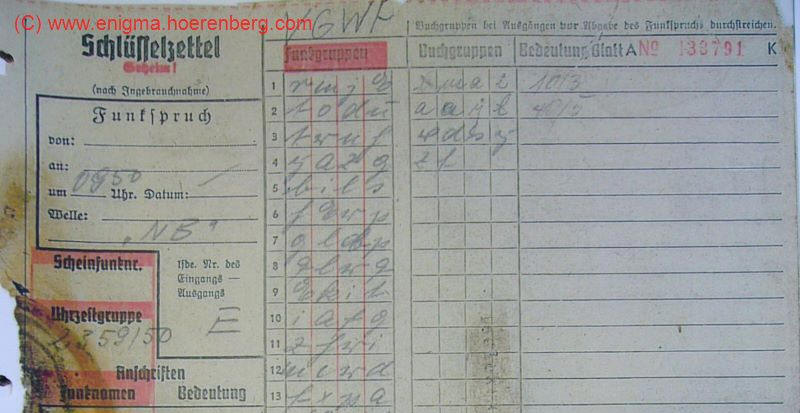

Der Funkspruch auf dem
original Schlüsselzettel von U534:
Die Entschlüsselung von
Michael Hörenberg:
Ciphertext:
TWNHYAZGBILSHEWPGLBPQLWQEKITIAFGZHWIMCWDFXPAFEILQZWFNRFTTQHUOADVLRLGAOQKVLWLSJHWOFJJSLUVEYNRRAJAQDKQBGMFYCEVKPFJPKOWHHQZYZEQRTQIKKXIXTFPOEMI
| Reflector: |
C |
| Greek: |
B |
| Wheels: |
568 |
| Wheel positions: |
IGZQ |
| Rings: |
AAEL |
| Plugs: |
AE BF CM DQ HU JN LX PR SZ VW |
| indicator groups:
|
RMJE TODU |
Kartext:
FXDXUUUOSTYFUNCQUUUFXWTTXVVVUUUEINSEINSNULDREIKKEISELEKKXXISTSECHSSTUENDLICHESDOCKENVORMITTAGSAMDREIXFUNFXINRENDSBURGGEMXFXDXUUUOSTMOEGLICHL
Interpretation:
[An] F.d.U. Ost, 5.U-Flott. von U-1103 (Eisele): Ist sechsstündliches
docken vormittags am 3.5. in Rendsburg gemäß F.d.U. Ost möglich?

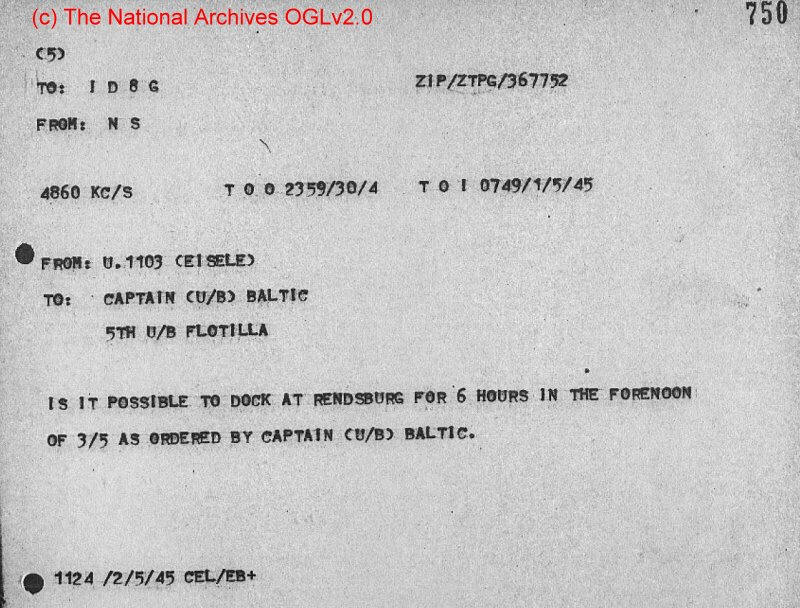

.....und nach der Entschlüsselung in Bletchley
Park:
TOO: Entstehungszeit (Ohne Verschlüsselung übermittelt.
Diese Information bestimmt die tägliche Enigma-Einstellung).
TOI: Zeit des Abfangens
Fussnote: Die Uhrzeit der Übertragung
4860 KC/S = Über
Kurzwelle (4,86 MHz) übertragen.
. |
| ...so schließt sich der
Kreis |
